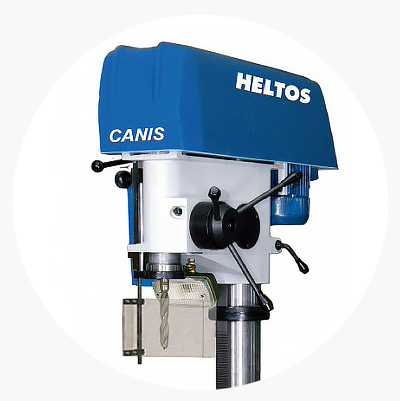

КОЛОННЫЙ СВЕРЛИЛЬНЫЙ СТАНОК HELTOS CANIS VS 20.8
Диаметр сверления стали 600 МПа: 20 мм Глубина сверления: 160 мм Конус шпинделя: 3 MORSE Полезная поверхность стола - горизонтально: 320 x 320 мм Количество оборотов: 250 - 3700 об/мин
Полное описаниеСверлильные станки серий 20 CANIS и VEGA представляют собой новые типы сверлильных станков фирмы HELTOS, традиционного производителя настольных и колонных станков. Станки серий CANIS и VEGA предназначены для сверления, развёртки и нарезания резьбы при штучном и серийном производстве.
Указанные сверлильные станки характеризуются плавным изменением оборотов, которое у типов CANIS обеспечивается с помощью вариатора, а у типа VEGA — частотного преобразователя. Корпус шпиндельной головки представляет собой монолитное целое, обеспечивая жёсткость конструкции и эксплуатационную надёжность. Глубина сверления настраивается с помощью миллиметровой шкалы. Шпиндель установлен в шариковых подшипниках, в верхнее положение его возвращает спиральная пружина.
Шпиндельная головка этих станков и консоль в колонном исполнении настраиваются по вертикали и вращаются вокруг колонны. Электрооснащение сосредоточено в шкафу с боковой стороны станка, с помощью контакторов сверлильный станок защищается от самопроизвольного запуска после падения напряжения. Оба типа имеются как в настольном, так и в колонном исполнении.
Технические характеристики
| Диаметр сверления стали 600 МПа | 20 мм |
| Глубина сверления | 160 мм |
| Конус шпинделя | 3 MORSE |
| Указатель глубины сверления | шкала |
| Упор глубины сверления | точная настройка |
| Полезная поверхность стола — горизонтально | 320 x 320 мм |
| Т — пазы | 3x ш.14, шаг 80 |
| Расстояние шпинделя от пол. площади стола макс.- мин. | 840 / 0 мм |
| Вылет шпиндельной головки | 250 мм |
| Диаметр колонны | 120 мм |
| Вертикальное движение шпиндельной головки | 200 мм |
| Вертикальное движение консоли со столом | 640 мм |
| Настройка по высоте стола и шпиндельной головки | зубчатым гребнем |
| Обороты шпинделя | плавное изменение (вариатор) |
| — количество степеней | — |
| — предел числа оборотов | 250 — 3700 об/мин |
| Направление вращения шпинделя | правое — левое |
| Первичная передача | упругая (клиновидный ремень) |
| Подачи | ручная |
| — диапазон подач | — мм/об |
| Тип муфты | — |
| Макс. аксиальное давление на шпиндель | 1100 Н |
| Двигатель | 3 x 400 В |
| Электродвигатель обороты/мощность | 700 / 0,55 об/мин/кВт 1400 / 1,0 об/мин/кВт |
| Охлаждение | Об. 20 л; мощность накачки 30 л/мин |
| Макс. размеры станка (Ш х Д х В) | 478 x 981 x 1952 мм |
| Масса станка (нетто / брутто) | 340 / 410 кг |
| Размеры упаковки (Ш х Д х В) | 650 x 1250 x 2150 мм |
